温湿度监控系统采集器接线说明
由于我司采用485总线通信的测点以网线的形式组网拉线，部分工程商，需要接入详细的485四线信息，以下是测点采集器接线说明
RS485布线说明：
建议采用带屏蔽的超5类网线和带金属屏蔽触点的水晶头，将屏蔽层接到保护地上，并保证系统的可靠接地，布线要远离强电。
RJ45与串口服务器通讯接口接线如下：8芯网线接线规则：
2－3：未定义1：棕色
4：485-（RS485总线B-）2：棕白
5：485+（RS485总线A+）3：绿色
4：绿白
1，7：GND（电源地）5：蓝色
6，8：VCC（电源正）6：蓝白
7：橙色
8：橙白

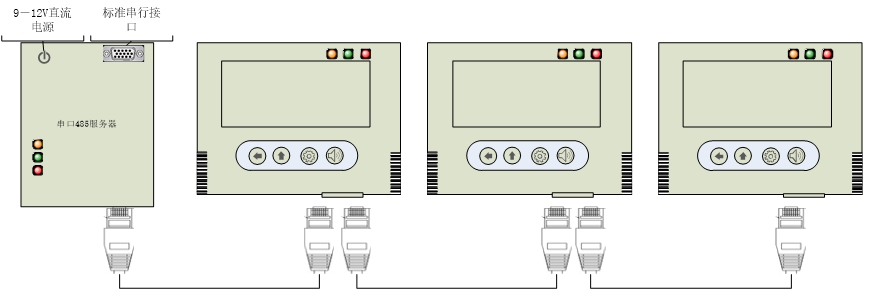

采集器接线说明
